Abdeckungen für Nutzfahrzeuge

Eine Besonderheit unserer Verdecksysteme ist die frei wählbare Position der Seile in Bezug auf die Oberkante der Seitenwand. Die folgende Abbildung zeigt die Variante mit hoher Seilführung. Bei dieser Option (Standard bei MCA, Sigillo und Ecotype) verläuft das Seil 13 mm oberhalb der Seitenwandoberkante.

Wenn das Seil geschützt ist, können die Wartungsintervalle verlängert und unerwartete und kostspielige Ausfallzeiten vermieden werden. Die folgenden Abbildungen zeigen die Variante mit niedriger Seilführung. Bei dieser Option (Standard bei Eletta) verläuft das Seil 20 mm unterhalb der Oberkante der Seitenwand. Dadurch wird das Seil vor möglichen Beschädigungen während des Ladevorgangs geschützt.

Die horizontale Spannplatte ist mit einer 70 oder 100 mm Umlenkrolle erhältlich und kann auch bei beengten Platzverhältnissen leicht angepasst werden. Die spezielle Einstellschraube sorgt für eine schnelle und korrekte Seilspannung. Alle Komponenten sind aus elektrolytisch verzinktem Stahl gefertigt.

Die vertikale Spannplatte ist mit einer 70 oder 100 mm Umlenkrolle erhältlich und lässt sich leicht an Kippaufbauten mit hydraulischer Heckklappe anpassen. Die spezielle Einstellschraube sorgt für eine schnelle und korrekte Seilspannung. Alle Komponenten sind aus elektrolytisch verzinktem Stahl gefertigt.

Die Seillösevorrichtung, die anstelle der hinteren Spannvorrichtung montiert wird, ermöglicht das Lösen der Seitenwände vom Seil, um das Be- und Entladen von Zwei- und Dreiseitenkippern zu erleichtern. Erhältlich für eine oder beide Seiten des Aufbaus, einfach in der Montage und schnell in der Anwendung, bietet die Seillösevorrichtung die einfachste Möglichkeit, das Seil auch während der Wartung der Plane zu lösen.

Mit der Seillösevorrichtung können die Seitenwände vom Seil gelöst werden, um das Be- und Entladen von Zwei- und Dreiseitenkippern sicher vom Boden aus zu erleichtern. Die Einstellschraube sorgt für die richtige Seilspannung und ist für eine oder beide Seiten des Aufbaus erhältlich. Einfach in der Montage und schnell in der Anwendung, bietet die Seillöseeinrichtung die sicherste Möglichkeit, das Seil auch während der Wartung der Plane zu lösen.

Beim Öffnen muss die Plane zusammengefaltet werden, damit sie nicht in die Mulde fällt und durch den Kontakt mit der Ladung verschmutzt oder beschädigt wird. Die Planenlifte übernehmen diese Aufgabe automatisch und dauerhaft. Sie sind wartungsfrei und können bei Beschädigung schnell und einfach ausgetauscht werden.

Ein hochflexibles, weiß eingefärbtes HDPE-Profil, das über die gesamte Planenlänge seitlich in die Hülse eingeschoben wird, kann alternativ zu Planenliften eingesetzt werden und erfüllt vielfältige Funktionsanforderungen.

Maßanfertigung mit Randverstärkung.

Zum Schutz des Ladegutes vor Witterungseinflüssen und zur Vermeidung von Ladungsverlusten während des Transportes kann die Plane seitlich mit Streifen versehen werden, die den Spalt zwischen Aufbau und Plane abdichten. Maßanfertigung mit Randverstärkung.

Das Windschutzsystem mit automatischen L-Haken sichert die Plane am Aufbau. Die Haken greifen in U-Bügel an den Seitenwänden. Beim Schließen des Verdecks geschieht dies automatisch. So wird ein Abheben der Plane während der Fahrt oder bei starkem Wind verhindert.

Das Windschutzsystem mit Schwenkhaken ermöglicht die Verankerung am Aufbauprofil oder an den mitgelieferten Z-Schienen . Diese fixieren das Verdeck auch in geöffnetem Zustand über die gesamte Länge. Diese Konstruktion ermöglicht den Einsatz auch bei Aufbauten, deren Seitenwände sich bei voller Nutzlast nach außen wölben und ist für alle Aufbauten geeignet, die in Gebieten mit starkem Wind zum Einsatz kommen.

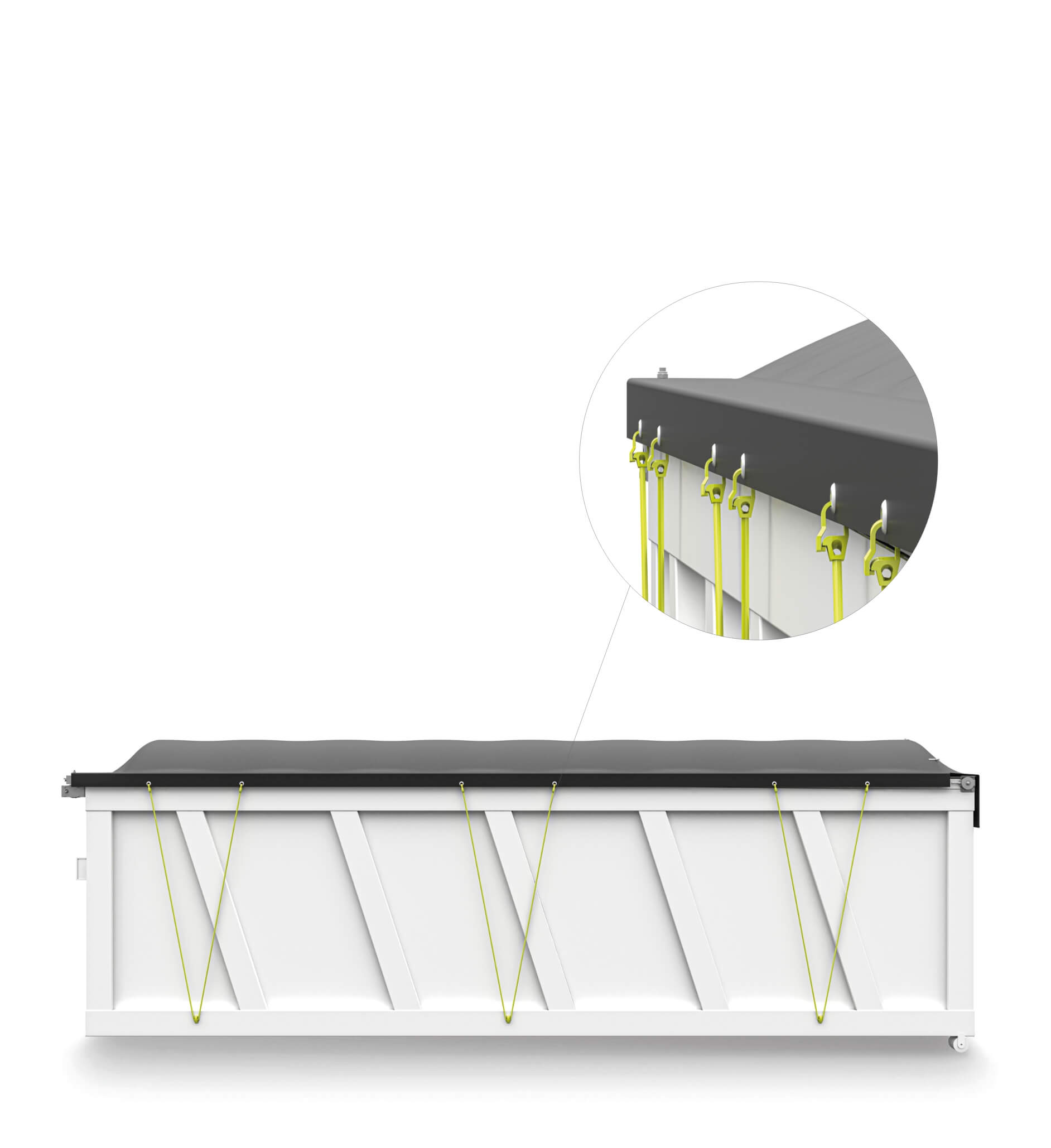

Das Windschutzsystem mit Gummizügen ermöglicht die seitliche Sicherung der Plane. Der Standardsatz besteht aus Cobra-Haken aus widerstandsfähigem Kunststoff, Karabinerhaken, Spannbändern und Kordeln (Anzahl je nach Aufbaulänge).

Das Windschutzsystem mit POM-Rollhaken dient zur Sicherung der Plane am Aufbau im geschlossenen Zustand. Zur Anpassung an jeden Aufbau sind die Rollhaken höhenverstellbar.

SMART ist ein automatisches Planenschließsystem, das die Plane am hinteren Ende des Aufbaus automatisch schließt und so für mehr Komfort und Sicherheit bei der Bedienung sorgt. Das Schließsystem ist einfach zu montieren und während der Fahrt stabil. Durch die Optimierung der Geometrie ist das System vielseitiger und für noch mehr Aufbauten geeignet.

Bei der neuesten Entwicklung der Planenschließautomatik wurden die bewährten Eigenschaften der einfachen Montage und der Stabilität während der Fahrt beibehalten. Gleichzeitig wurde die Geometrie optimiert, um die Vielseitigkeit zu erhöhen und das Schließsystem an noch mehr Aufbauten anpassen zu können. Durch die eingeklappten Stangen wird eine Behinderung der Heckklappe vermieden.

Bei dieser Ausführung kann die Plane im letzten Abschnitt (Standardlänge 800 mm) manuell aufgerollt werden. Die Befestigung erfolgt am letzten Spriegelbogen mit 3 Gurten.

Bei dieser Ausführung sorgt eine Aufrollvorrichtung mit vorgespannten Federn im letzten Planenabschnitt für ein automatisches Aufrollen der Plane. Geeignet für Ladungen über 500 mm. Manuelles Abrollen mittels Zugseil.

Bei dieser Ausführung wird das Verdeck am letzten Spriegelbogen durch eine feste Plane mit vertikalem Überhang verschlossen.

Bei dieser Ausführung deckt die Plane den Aufbau bis zum letzten Spriegelbogen ab, der letzte Abschnitt bleibt unbedeckt.

Das Design und die Abmessungen des Gehäuses schützen den Eletta-Motor optimal vor Schmutz, Staub und möglichen Störungen durch das Ladegut. Die Befestigung an allen neuen und alten Planen erfolgt einfach und schnell über die Befestigungslöcher am Getriebe.

Insbesondere bei Aufbauten mit sehr scharfen Seitenwandprofilen (z. B. Steinbrecher) reduziert der Verschleißschutz aus widerstandsfähigem Edelstahlblech den Schienenverschleiß.
